B200 · SwiGLU MLP · backward fusion

SwiGLU MLP 的前向原理、反向链条与优化思路

这份说明从前向公式开始，把 shape、反向矩阵微分、实现账本和真正的优化点串起来。 核心结论很朴素：反向是 4 个 GEMM + 1 组逐元素；唯一结构性改动是把 dout GEMM 和 SwiGLU 反向逐元素融合，让 dout 从不落 HBM。

de=[left | gate] 第一层 projection 输出，训练反向必须保存。
4 个 GEMM dout、dW_down、dx、dW。
696 GF 反向 GEMM 总 FLOPs，等于前向 348 GF 的 2 倍。
194 → 175.5μs 融合段替代 baseline 的 dout GEMM + 逐元素 kernel。
1

前向：先把计算图和 shape 固定住

所有反向优化都依赖一个前提：哪些前向值必须在 backward 用，哪些可以现场重算。

de  = x @ W          x:[M,K]  W:[K,2I]   → de:[M,2I], de=[left | gate]
out = left ⊙ silu(gate)                  → out:[M,I]
y   = out @ W_down  W_down:[I,K]         → y:[M,K]

为什么保存 de

SwiGLU 反向要用 left 和 gate 计算 dleft、dgate。所以训练前向里， de=[left | gate] 是必须落盘的预激活。

为什么不保存 σ/silu

σ(gate) 和 silu(gate) 是标量函数值。 相比 HBM 保存和回读，它们在 epilogue 里用 MUFU 现场重算更便宜。

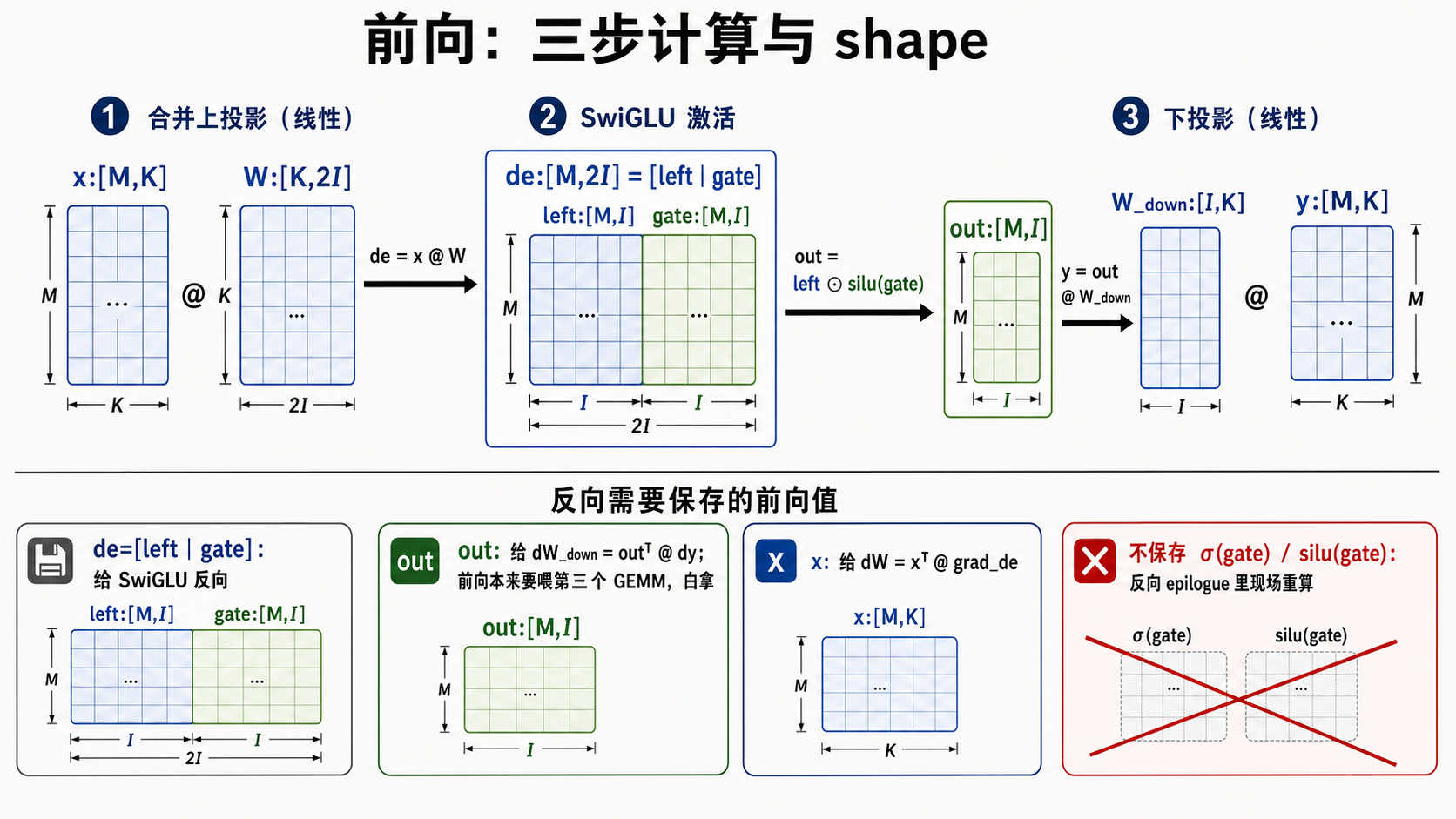

前向三步计算与 shape 图
图 1：前向三步、张量 shape，以及 backward 需要保存的前向值。
2

反向：沿链条从后往前推

反向分三段：down projection、SwiGLU 逐元素、第一层 projection。 数清楚这三段，才不会把逐元素误算成张量积。

① down projection

dout = dy @ W_downᵀ
dW_down = outᵀ @ dy

② SwiGLU

dleft = dout ⊙ silu(gate)
dgate = dout ⊙ left ⊙ silu′(gate)

③ first projection

dx = grad_de @ Wᵀ
dW = xᵀ @ grad_de

silu′(g) = σ(g) + g·σ(g)·(1−σ(g))
         = σ(g)·(1 + g·(1−σ(g)))
         = σ(g) + silu(g)·(1−σ(g))
4 个张量积 / GEMM 1 组逐元素 逐元素 FLOPs 近乎免费 计数口径已按合并布局修正

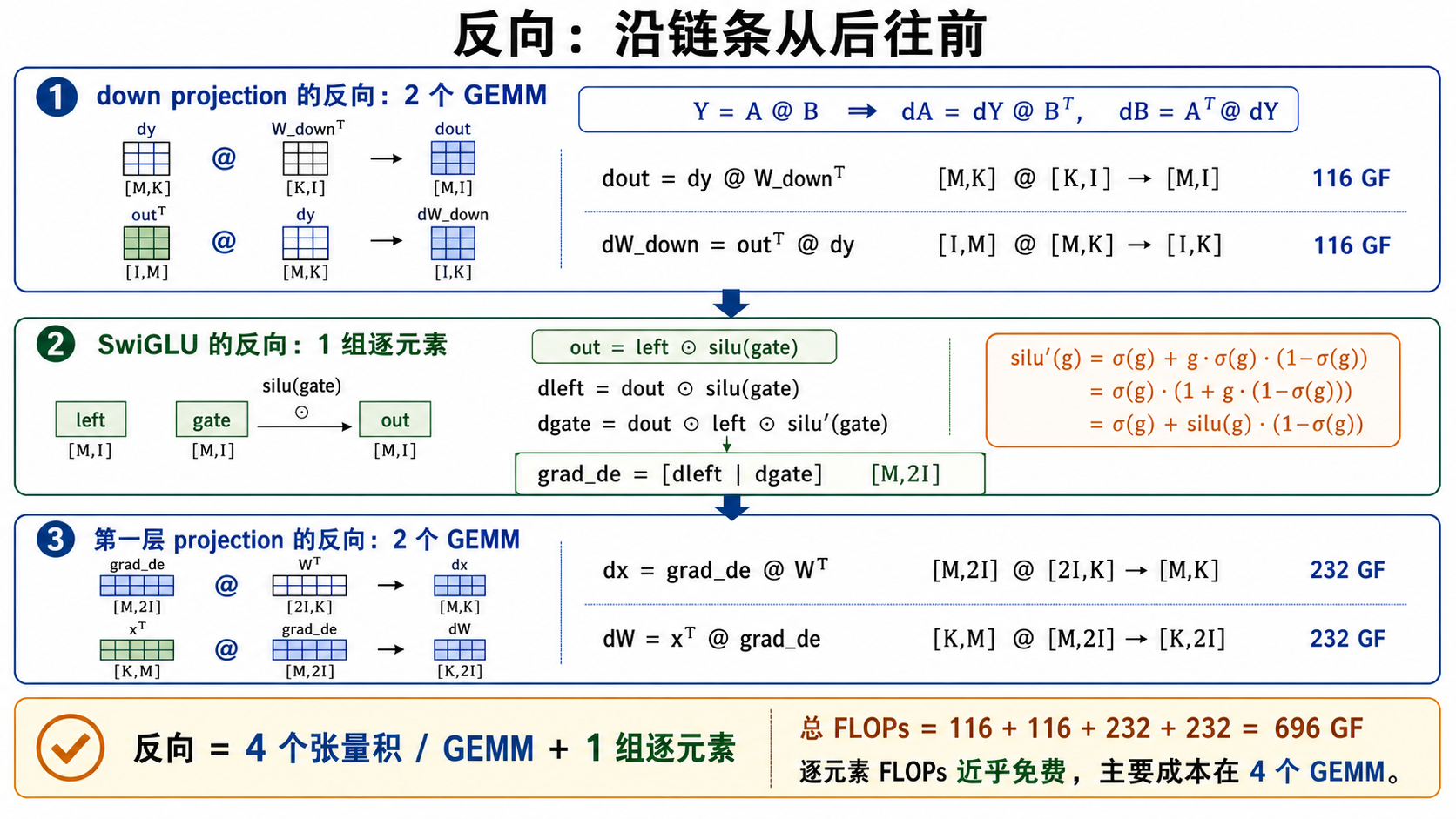

反向三段推导图，正确计数为 4 个 GEMM 加 1 组逐元素
图 2：反向推导。正确计数是 4 个张量积 / GEMM + 1 组逐元素。
3

实现账本：哪些融合，哪些交给 cuBLAS

不是所有 kernel 都值得手写。这里真正被替换的是 dout = dy @ W_downᵀ 和后面的 SwiGLU 逐元素，其他大 GEMM 继续用 cuBLAS。

融合段

dout GEMM 算出的 tile 留在 TMEM / registers， epilogue 直接读保存的 [left|gate] 现算 dleft/dgate，然后写 grad_de。 这一段实测 175.5μs。

cuBLAS 段

dx、dW、dW_down 都是标准 GEMM。 其中 dW 是合并布局 GEMM [K,M]@[M,2I]，不拆成两个半宽 GEMM 计数。

FLOPs 账

116 + 116 + 232 + 232 = 696 GF。 这个数刚好是 forward 348 GF 的 2 倍，因为每个前向 GEMM 在反向会产生 activation gradient 和 weight gradient 两个同量级 GEMM。

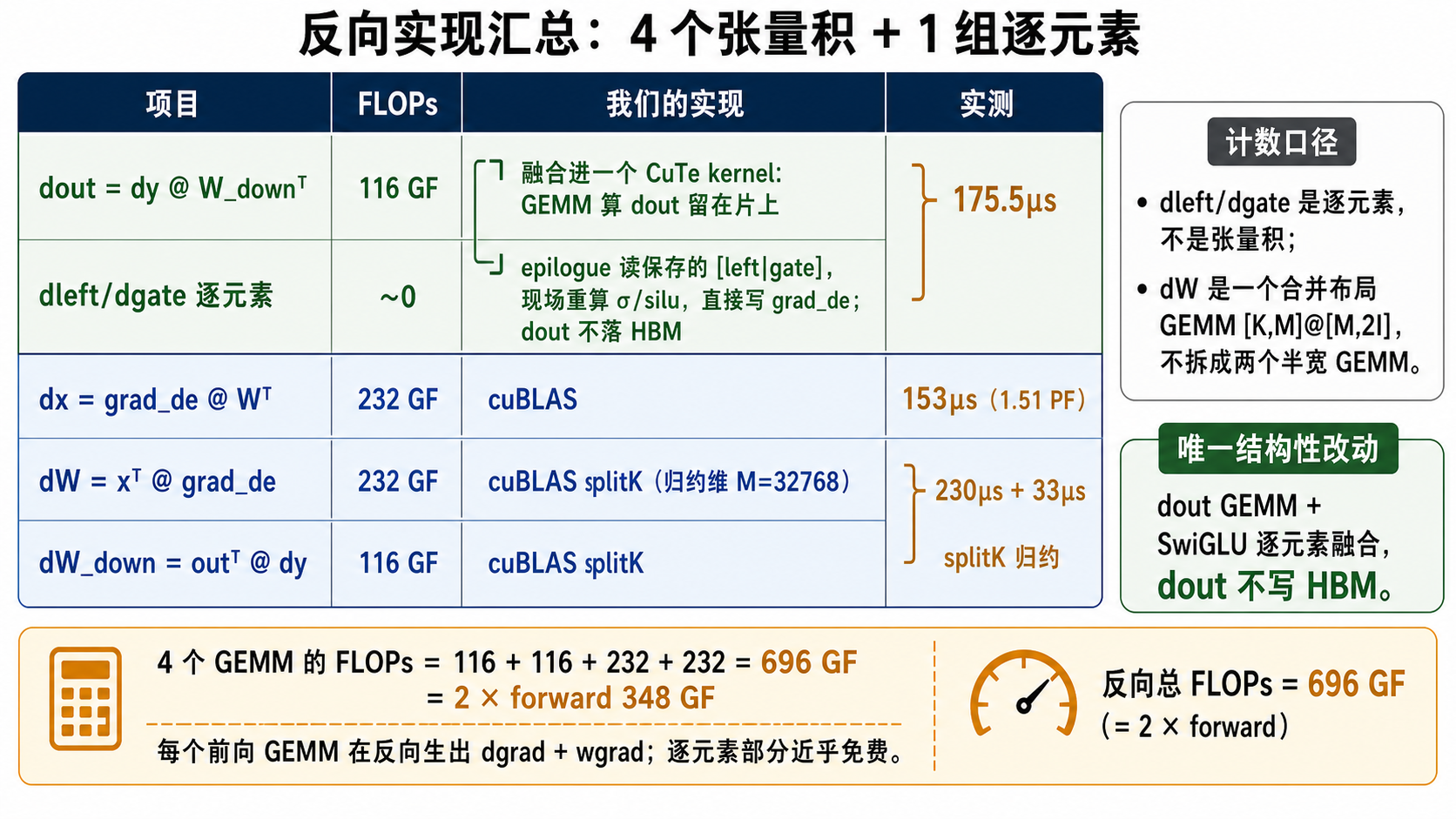

反向实现汇总表，4 个张量积加 1 组逐元素
图 3：实现汇总表。注意 dleft/dgate 是逐元素，dW 是一个合并布局 GEMM。
4

优化机制：让 dout 从不落 HBM

baseline 的浪费不是数学本身，而是把 dout 当中间张量写到 HBM， 再由独立 elementwise kernel 读回来。

Baseline 的浪费点

cuBLAS 先算 dout 并写出 144MB，随后逐元素 kernel 读回 dout、读保存的 de=[left|gate]、写 grad_de。这一段约 194μs，其中 dout 的 HBM 往返是可消除项。

融合 kernel 的做法

CuTe DSL kernel 在主循环里用持久化 tcgen05 GEMM 计算 dout， 让 dout tile 留在片上。专职 load warp 用 TMA 预取 de 的 left/gate 子块，epilogue 直接写 grad_de。

baseline:
  dout GEMM 写 dout 144MB
  elementwise 再读 dout 144MB + de 288MB，写 grad_de 288MB

fused:
  dout tile 留在 TMEM / registers
  epilogue 读 de，现场重算 σ/silu，直接写 grad_de
194μs → 175.5μs 消灭 dout 288MB 往返 TMA pipeline 预取 de σ/silu 现场重算

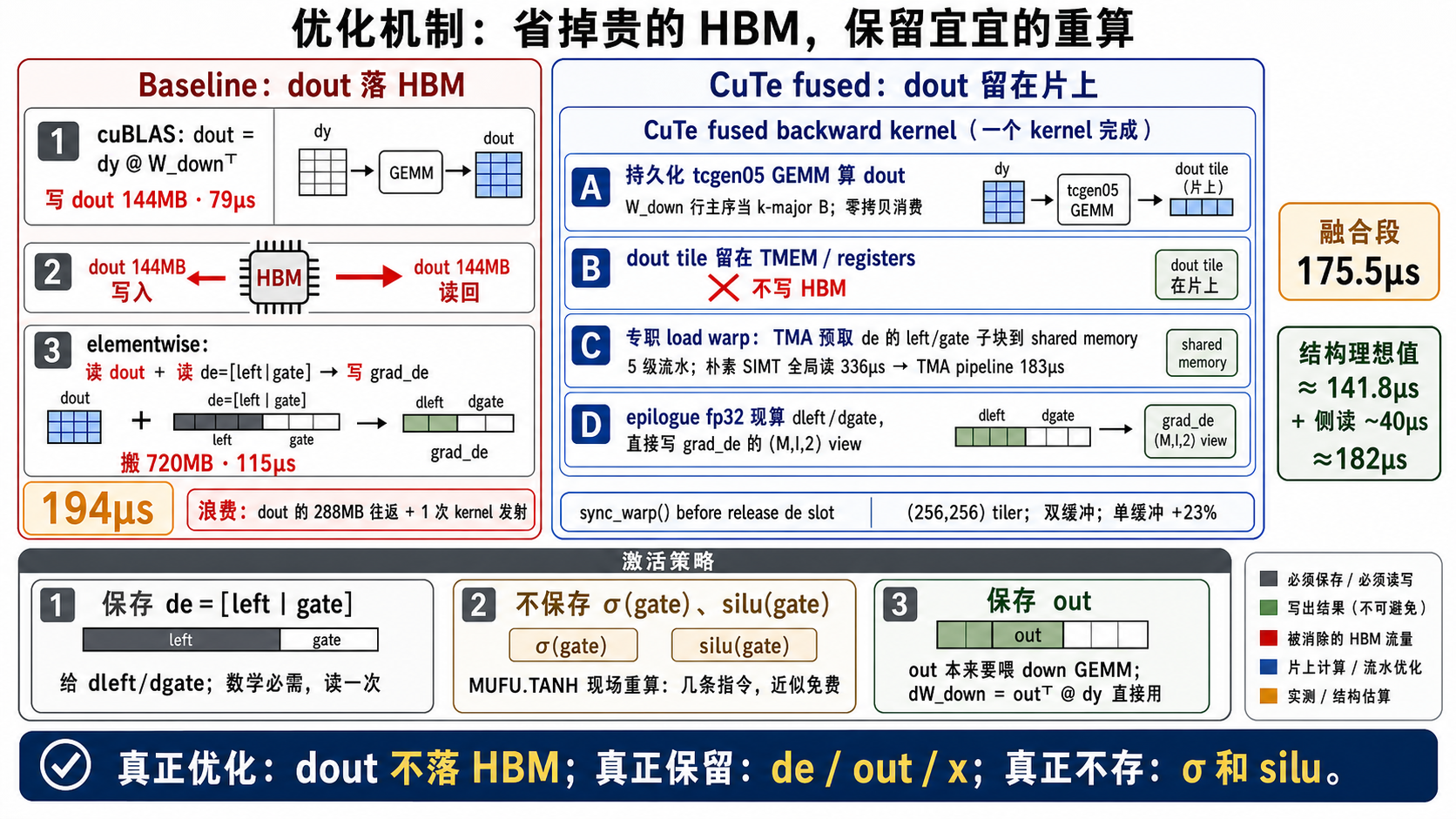

dout 不落 HBM 与激活保存策略图
图 4：真正省掉的是 dout 的 HBM 往返；de、out、x 是反向必需保存值。

一句话总结

这套优化的本质不是改变反向数学，而是改变中间结果的生命周期： dout 只在片上活一小段，立刻被 epilogue 消费成 grad_de；贵的是 HBM 保存和回读，所以只保存必须保存的 de/out/x，便宜的 σ/silu 在 kernel 里现场重算。
